Śruba 931 – niepełny gwint ale pełna jakość!

Potężna śruba maszynowa

M8 X 90

NIERDZEWNA

STAL A2 – INOX

Aukcja dotyczy 1 śruby!

Produkt dostępny w różnych wymiarach. Patrz inne nasze aukcje.

ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM Z GWINTEM NIEPEŁNYM

DIN 931

M8x90

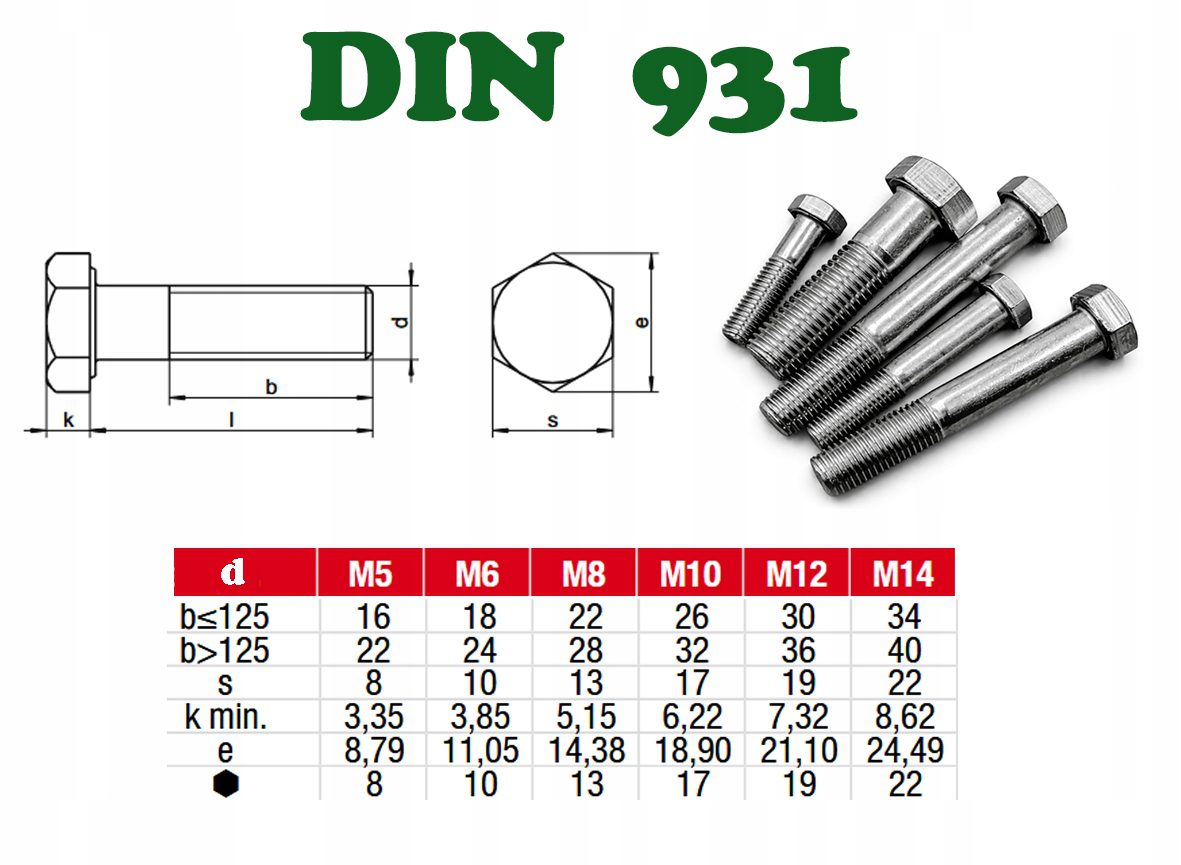

Średnica śruby: 8 mm (na rysunku to D)

Długość śruby bez łba: 90 mm (na rysunku to L)

Długość częśći gwintowanej: 22 mm (na rysunku to B)

(Długość trzpienia śruby mierzymy spod łba – na rysunku oznaczenie L)

Śruby z łbem sześciokątnym często nazywane bywają „śrubami maszynowymi”. Ta nazwa wywodzi się z faktu, że śruby tego rodzaju doskonale nadają się do łączenia ze sobą różnego rodzaju elementów i konstrukcji stalowych.

Śruba DIN 931 to ważny element konstrukcyjny z powodzeniem stosowany w różnych branżach: budownictwie, energetyce, lotnictwie, czy motoryzacji. Służy głównie do łączenia materiałów i elementów konstrukcyjnych maszyn. Co warto wiedzieć o śrubie oznaczonej symbolem DIN 931?

Budowa i sposób mocowania śruby z łbem sześciokątnym z gwintem na części długości trzpienia

DIN 931 to bardzo popularny model śruby przeznaczony do łączenia ze sobą przede wszystkim elementów konstrukcji metalowych.

Składa się z:

ŁBA ŚRUBY

O tym jaki łeb ma śruba decyduje norma według której została wykonana. Najczęściej stosuje się normy polskie i międzynarodową DIN, przy czym z racji tego że ta druga jest łatwiejsza do zapamiętania jest chętniej używana. Dla przykładu śruby normy DIN 933 i DIN 931 to śruby z łbem sześciokątnym a śruby DIN 603 mają łeb grzybkowy. Śruby DIN 912 mają łeb walcowany i wgłębienie imbusowe. W przypadku śrub DIN 933 i DIN 931 norma ta określa również długość gwintu. W pierwszym przypadku jest to śruba z pełnym gwintem, a drugim z gwintem na części trzpienia.

TRZPIENIA

który jest tylko w części długości ogwintowany. Na gładką powierzchnię nakładamy podkładki. Ich celem jest wzmocnienie mocowania śruby. Dodatkowo na gwint możemy nakręcić nakrętkę. To skutecznie zabezpieczy śrubę.

Grubość śruby wyraża 'M’. I tak śruba DIN 931 M8x90 to śruba z łbem sześciokątnym z gwintem na części trzpienia, o całkowitej grubości 8 mm i długości (bez łba) 90 mm.

Długość śruby wyrażana jest domyślnie w milimetrach.

Jeśli chcemy kupić śrubę dziesięciocentymetrową musimy wyraźnie powiedzieć że to jest 10 centymetrów lub 100 milimetrów.

Długość śruby DIN 931 mierzona jest na trzpieniu pod łbem!

Śruby mają grubość od 5mm do 36mm zaś długościowo zakres zaczyna się od 25 mm nawet do 500 mm.

• Do wkręcania śrub 931 stosuje się klucz płaski zwykły, płasko-oczkowy lub z grzechotkę.

(Sprawdź ofertę kluczy płasko-oczkowych Meccanocar w naszych innych aukcjach)

Cechy charakterystyczne

Śruba DIN 931 wyposażona została w gwint metryczny.

Jego średnica jest wyrażona w milimetrach i mieści się w przedziale od M5 do M36 – ta ostatnia wartość dotyczy szczególnie szerokich śrub, których gwint ma ponad 30 milimetrów.

Śruba zgodna z normą DIN 931 może być wykonana ze stali węglowej, nierdzewnej A2, kwasoodpornej A4 bądź kwasoodpornej A4-80 a nawet mosiądzu. Można nawet spotkać modele surowe lub pokryte specjalną powłoką: ocynkiem galwanicznym srebrnym i żółtym, ocynkiem ogniowym oraz płatkowym. Powierzchnia śruby może być również czerniona lub oksydowana.

Śruby DIN 931  sprawdzą się doskonale w montażu konstrukcji stalowych, ale także również blach czy elementów drewnianych. Można je stosować również w połączeniach konstrukcyjnych maszyn czy urządzeń różnego typu. Każda ze śrub posiada wspominany już sześciokątny łeb oraz częściowo ogwintowany trzpień.
